Tormek® BGM-100 Montagesatz für Doppelschleifmaschinen

Mit der neuen, verbesserten Tormek Vorrichtung für Röhren und Drechselwerkzeuge SVD-186R können Sie Ihre fingerförmigen Drehröhren rasiermesserscharf schleifen. Die hohe Kontrolle ermöglicht Ihnen die exakte Reproduktion des gewählten Profils. Bei der neuen SVD-186R wurde eine zusätzliche Schraube angebracht, mit der die gewünschte Neigung fixiert werden kann. Mit dieser Neuerung ist es wesentlich einfacher Schnitzwerkzeuge wie z.B. V-Formen zu Schärfen. In Verbindung mit der MB-100 Multihalterung und den Tormek Diamantsteinen ermöglicht die neue SVD-186R sogar das Schleifen von flachen Eisen, feinen Schnitzeisen und speziellen Messern für den Geigenbau. Tormek SVD-186R für Drechselwerkzeuge Sie erhalten eine exakte Reproduktion sowohl der Form als auch des Schneidenwinkels Ihrer Schalenröhren und Spindelröhren. Das garantiert, dass Ihr Werkzeug nach jedem Schleifen zuverlässig auf der Drechselbank arbeitet. Wenn Sie korrekt und in Kombination mit Ihrer Tormek Schleifmaschine eingesetzt wird, ist diese Lösung alternativlos, was Schnelligkeit und Schärfe des Ergebnisses betrifft. Die Vorrichtung kann für verschiedene Fasenlängen eingestellt werden. Erstellen Sie Ihr eigenes Profilrezept oder wählen Sie eines der empfohlenen Profile aus der Auswahltabelle in der Anleitung. Sie können auch Ihre Drehmeißel mit der SVD-186R schleifen. Montieren Sie hierfür Ihren Meißel auf die Spezialwelle, die im Lieferumfang der Welle enthalten ist. Der Film zeigt Ihnen, wie das funktioniert! Optimale Schneiden Nassschleifen auf Ihrer Tormek erzeugt eine sehr schare Schneide, die viel länger hält. Wirklich scharfe Röhren schneiden besser und das Holz bekommt eine sehr feine Oberfläche. Häufig ist kein Nachschleifen erforderlich. Volle Kontrolle Mit der Einstelllehre für Drehstähle TTS-100 erhalten Sie exakt die Form und den Schneidenwinkel, die bzw. den Sie für Ihre Drehaufgabe benötigen. Selbst die Längen der Seitenflügel können variiert werden, so dass die Form der Röhre zu Ihrem Drehverfahren passt. Exakte Wiederholbarkeit Sowohl Form als auch Schneidenwinkel werden exakt reproduziert, daher dauert der Schleifvorgang weniger als eine Minute. Da Sie bei jedem Schleifvorgang nur Bruchteile eines Millimeters abtragen, halten Ihre Drehwerkzeuge jahrelang, wahrscheinlich sogar ein Leben lang. Sanft zum Stahl Mit dem Tormek-System wird die Schneide kontinuierlich mit Wasser gekühlt, daher wird der Stahl nicht überhitzt und behält seine Härte. SVD-186R mit einer Doppelschleifmaschine Mit dem Montagesatz BGM-100 können Sie die SVD-186R auch auf einer Doppelschleifmaschine verwenden, wenn Sie bei neuen Werkzeugen viel Stahl abtragen müssen, um das Profil zu verändern oder einen kleineren Schneidenwinkel herzustellen. Hierbei müssen Sie jedoch darauf achten, dass die Schneide nicht überhitzt. Nachdem Sie die Grobform auf der Doppelschleifmaschine hergestellt haben, wechseln Sie zur Tormek-Maschine, um der Schneide die endgültige Schärfe zu verleihen. Dank der patentierten Einstelllehre für Drehstähle TTS-100 können Sie die Form und den Schneidenwinkel exakt erhalten. Dies erleichtert den Wechsel von der Doppelschleifmaschine zurück zur Tormek. Exakt der gleiche Winkel. Zwei Vorteile mit demselben Vorrichtungssystem – schneller Materialabtrag und optimale Schärfe der Schneide! SVD-186R für Schnitzwerkzeuge Der langsam drehende, wassergekühlte Tormek-Schleifstein ist ideal zum Schleifen Ihrer Schnitzwerkzeuge. Mit der SVD-186R können selbst gekrümmte oder gebogene Werkzeuge einfach geschärft werden. Der Schleifstein ist sanft zum Karbonstahl, es besteht kein Überhitzungsrisiko für die empfindliche Schneide. Die Vorrichtung kann an die Krümmung des Schafts angepasst werden, so dass Sie eine gleichmäßige Fase über die gesamte konvex geformte Schneide herstellen können. Sie erhalten auch bei nach unten gekrümmte Drehröhen optimale Schleifergebnisse. Für Schnitzwerkzeuge gibt es keine eingestellten Profile. Die einfachste Methode zur Einstellung des Schneidenwinkels ist es, die Fase farbig zu markieren, damit Sie sehen, wo das Schleifen stattfinden wird. Beachten Sie, dass es bei den meisten empfindlichen Schnitzwerkzeugen ausreichend sein kann, sie auf der Tormek Lederabziehscheibe in Kombination mit etwas Tormek Abziehpaste abzuziehen. Mit dieser Vorrichtung zum Schleifen von Drehröhren können Sie auch Schnitzwerkzeuge mit komplexen Formen wie gebogene oder gekrümmte Schnitzhohleisen und Geißfüße schleifen. Für welche Werkzeuge ist die Vorrichtung für Drechselwerkzeuge SVD-186R geeignet? Verkehrt gekröpfte Hohleisen - Breite bis 36 mm Gebogene Hohleisen - Breite bis 36 mm Gekröpfte Hohleisen - Breite bis 36 mm Abgekröpfte Hohleisen - Breite bis 36 mm Geissfüsse, gebogen Schalendrehröhren Formröhren auswechselbare Klingen Die Tormek® SVD-186R Vorrichtung für Schnitzhohleisen ist geeignet für Schnitzhohleisen, Röhren sowie Wechselmesser mit einer Werkzeugbreite bis 36 mm. Der Schnittwinkel und Schneidenform sind individuell einstellbar. (Die verbesserte SVD-186R ersetzt die frühere Version SVD-186 und SVD-185). Tormek Zubehörteile sind, soweit nicht anders vermerkt, für alle Tormek Maschinen geeignet.

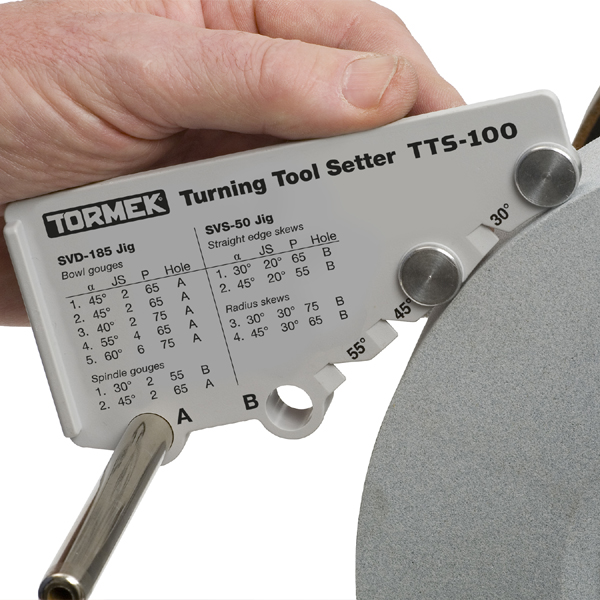

Die Tormek® TTS-100 Einstelllehre ermöglicht Ihnen eine genaue Wiederholung des Schliffbildes bei Drehröhren und Schrägmeißeln. Wir empfehlen, die Einstelllehre TTS-100 in Verbindung mit der Vorrichtung für Schnitzhohleisen SVD-186 sowie der Schleifvorrichtung Multi SVS-50 zu verwenden. Fingerförmige Drehröhren und Schrägmeißeln mit gebogener Schneide sind aufgrund ihrer komplizierten Form relativ schwierig zu schärfen. Für ein perfektes Schleifergebnis müssen sowohl die Form als auch der Schneidenwinkel exakt wiederholt werden. Diese Herausforderung wird mit der Einstelllehre TTS-100 wesentlich erleichtert, denn mit Hilfe der TTS-100 lässt sich die exakte Form der Schneide von Schalen- und Profilröhren sowie flachen und ovalen Schrägmeißeln mit einer geraden oder konvexen Schneide einfach und dabei präzise wiederholen. Drei Einstellungen bestimmen die Form einer Drehröhre oder eines Schrägmeißels. Durch die Anwendung dieser Einstellungen und indem Sie sie bei jedem Schärfen wiederholen, erhalten Sie jedes Mal eine genaue Wiederholung der Form. SVD-186 Vorrichtung für Röhren SVS-50 Vorrichtung Multi 1. Einstellung der Vorrichtung, JS.   2. Überstand des Werkzeugs, P.   3. Lage der Universalstütze. Loch A oder Loch B. Dank der genauen Einstellung bei jedem Schärfvorgang brauchen Sie die Schneide nur etwas zu streifen und die Arbeit ist schnell erledigt. Die Lehre funktioniert mit den Schleifvorrichtungen SVD-186 für Röhren und der Vorrichtung SVS-50 für Schrägmeißeln. Die eingebauten Einstellungen geben Ihnen Form und Schneidenwinkel vor, welche von erfahrenen Drechslern in verschiedenen Ländern der Welt empfohlen werden. Ein anderer Vorteil des Designs ist, dass es unabhängig vom Steindurchmesser funktioniert. Sie erhalten immer den exakten Schneidenwinkel, auch wenn Sie von einem abgenutzten Schleifstein auf einen neuen, größeren Stein wechseln. Die Einstelllehre kann auch mit der Lederabziehscheibe benutzt werden.. Notieren Sie die oben erwähnten drei Einstellungen auf dem Werkzeugetikett, das der Einstelllehre beiliegt und kleben Sie es auf das Werkzeug. So können Sie die Einstellungen kontrollieren und bei allen weiteren Schärfvorgängen genau wiederholen. Weitere Werkzeugetiketten PL-01 können Sie auch jederzeit nachbestellen. Schalendrehrohr Schrägmeissel

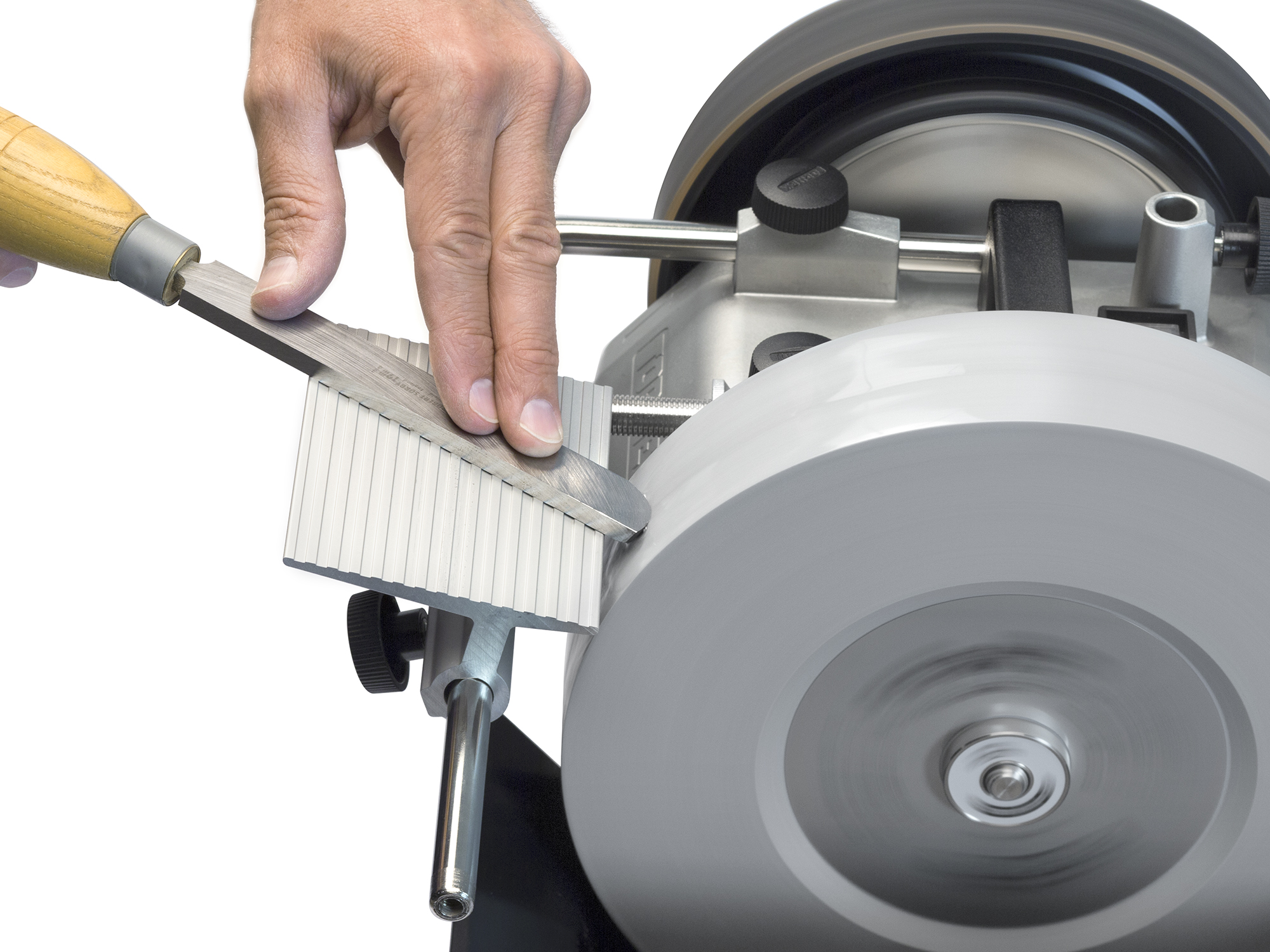

Mit der Torrmek Schleifstütze SVD-110 erhalten Sie eine größere Stützfläche von der Universalstütze. Sie ist ideal zum Schleifen von Schabern und Spezialwerkzeugen zum Schnitzen, z.B. große Scorp-Schnitzmesser und Fassschaber. Ebenso ist sie perfekt für Ziehklingen und Hohldrehwerkzeuge geeignet. Die ausreichend bemessene Oberfläche von 90×110 mm sorgt dafür, dass Sie auch lange Werkzeuge stabil gegen den Stein halten können. Die Bohrung hat eine spezielle Keilform, die die Blockierkraft um volle 250 % erhöht. Sie können die Schleifstütze sofort im gewählten Winkel verriegeln. Diese einzigartige Konstruktion wurde von Tormek patentiert.

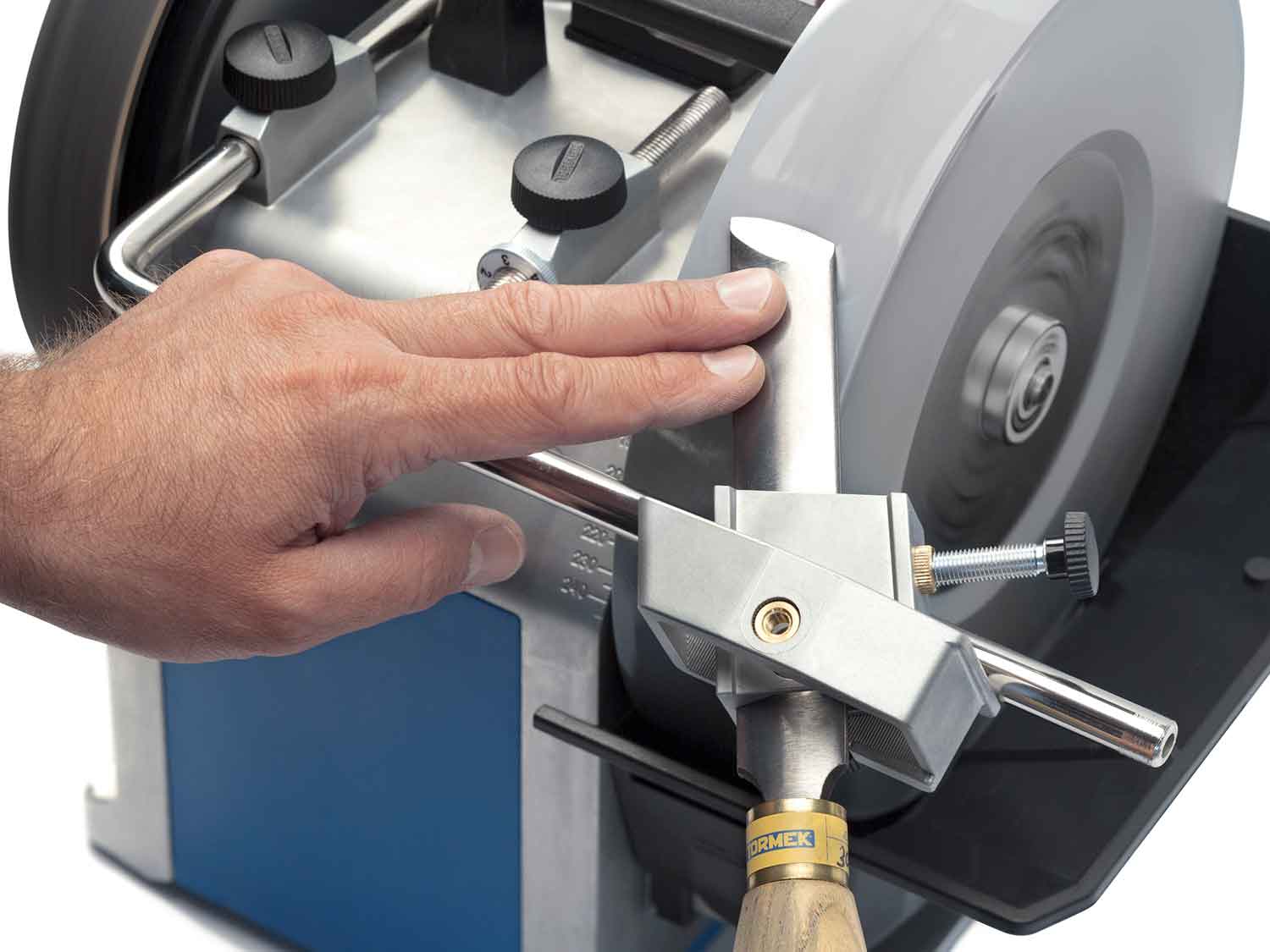

Die Tormek® SVS-50 Schleifführung Multi ist für Drechselwerkzeuge, Schnittwerkzeuge mit geraden und gewölbten Schneiden, Stechbeitel sowie Schrägmeissel geeignet. Die SVS-50 Schleifführung Multi besteht aus dem Gehäuse (1) sowie zwei austausch­baren Sitzen für das Werkzeug, davon jeweils ein geschlossener (2) und ein offener (3) Sitz. Die beiden Sitze sind drehbar und können mit der unteren Schraube (6) in beliebigem Schrägwinkel zwischen 0° und 45° arretiert werden. Drehmeißel haben beidseitig eine Schleiffase. Mit der SVS-50 Schleifvorrichtung wird das Werkzeug nur einmal eingespannt, um beide Schleiffasen zu schleifen. Durch das einfache Umdrehen der Vorrichtung können beide Schleiffasen symmetrisch geschliffen werden. Hierzu wird der geschlossene Sitz verwendet und der Meissel mit der Seitenschraube (4) montiert, während die obere Schraube (5) nicht benutzt wird. Der offene Sitz kommt bei Werkzeugen mit der Schneide quer über die Längsrichtung zum Einsatz. Das Werkzeug wird dabei mit der oberen Schraube (5) im Gehäuse fixiert. Da der Sitz drehbar ist, kann die Vorrichtung so auch für schräge Schnitz­hohleisen verwendet werden. Zubehörteile sind, soweit nicht anders vermerkt, für alle Tormek® Maschinen geeignet.
