Tormek® DBS-22 Vorrichtung zum Bohrerschleifen

229,00 € * 270,00 € * (15,19% gespart)

2% bei Vorkasse = 224,42 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • 222051
Mit der Tormek DBS-22 Vorrichtung zum Bohrer­schleifen ist es jetzt möglich Ihre Bohrer mit... mehr
Produktinformationen "Tormek® DBS-22 Vorrichtung zum Bohrerschleifen"

Mit der Tormek DBS-22 Vorrichtung zum Bohrer­schleifen ist es jetzt möglich Ihre Bohrer mit höchster Präzision nachzuschleifen. Sie können die Winkel für jeden Bohr­vorgang in Bezug auf Bohrergröße und Material optimal einstellen und somit den genauen Spitzen- bzw. Freiwinkel nachschleifen. Selbst abgebrochene Bohrer können repariert und anschließend wieder in eine perfekte Form geschliffen werden.

Der Tormek 4-Facetten-Schliff für BohrerDBS-22_4Facetten

Sie bekommen eine 4-Facettenspitze, die sehr gute Schneideigen­schaften hat. Die Querschneide des Bohrers erhält eine Spitze, statt wie bei konventionellen Bohrern im Prinzip eben zu sein. Die 4-Facettenspitze wandert nicht und benötigt beim Bohren einen wesentlich geringeren Bohrdruck im Vergleich zur üblichen Konusspitze.

Durch die präzisionsgeschliffene 4-Facettenspitze verringert sich die Hitzeentwicklung wesentlich, der Bohrer hält sehr viel länger. Unabhängige Tests zeigen, dass man mit einem Tormek-geschliffenen Bohrer bis zu viermal länger bohren kann, als mit einem konventionellen Bohrer¹.

 Flexibilität und Präzision mit der Tormek DBS-22 für Bohrer

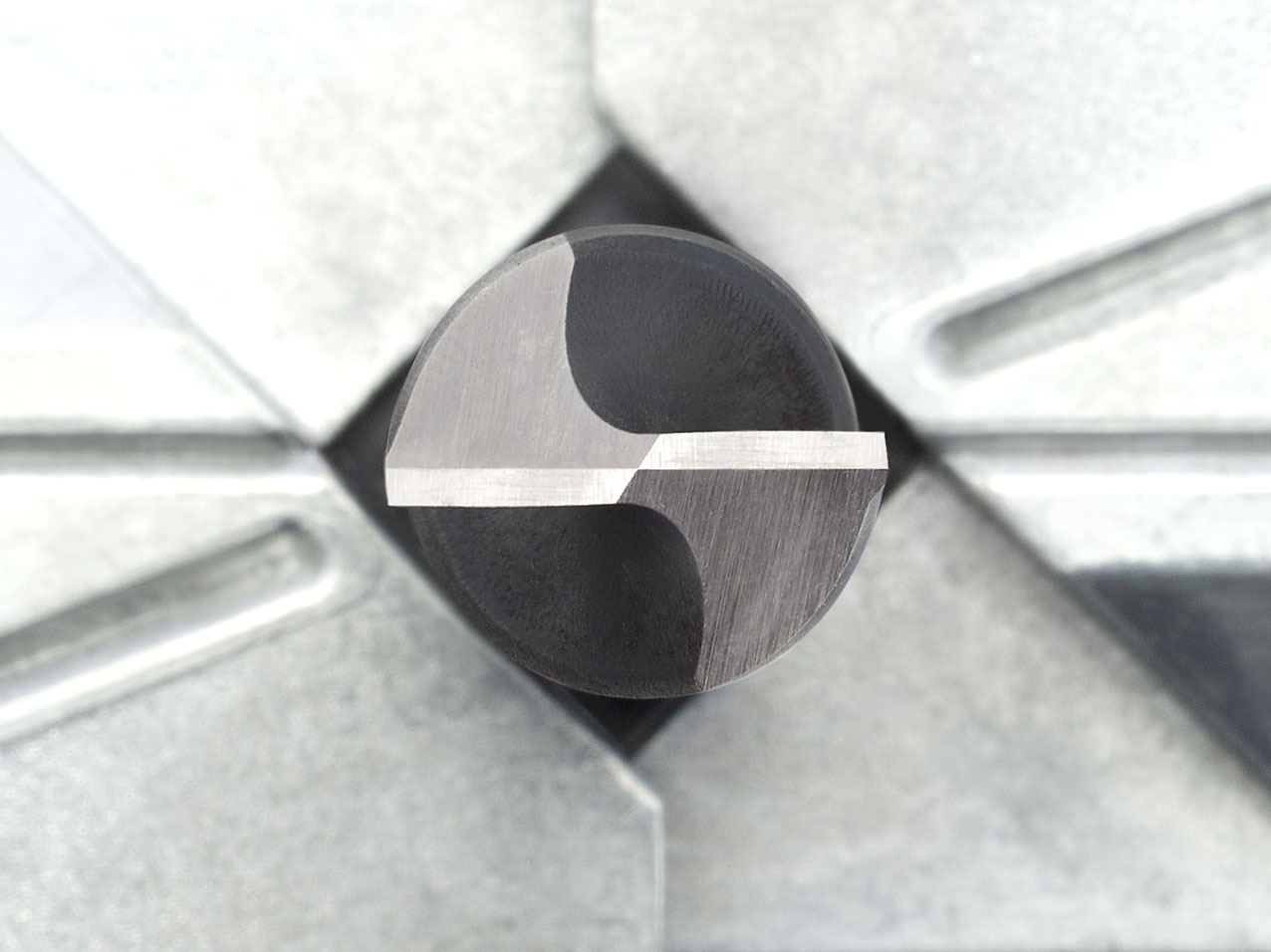

4-Facettenspitze

4-facet-point_500_200x154

Der Bohrer erhält eine Spitze und wandert nicht. Bohrt ein rundes, gerades Loch bei geringen Toleranzen.

Immer gleich lange Schneiden

equal-cutting-edges_500_174x134

Die Schneiden werden gleich lang geschliffen und arbeiten deshalb gleich viel. Der Bohrer erhält eine sehr lange Lebensdauer.

Schleift alle Spitzenwinkel

all-point-angles-200x155

Kann stufenlos auf alle Winkel zwischen 90° und 150° eingestellt werden.

Immer der richtige Freiwinkel

always_the_right_clearance_angle_500_200x154

Der Freiwinkel kann für jeden Bohrvorgang optimal auf die Werte 7°, 9°, 11° oder 14° eingestellt werden.

Schleift alle Bohrergrößen

sharpens-all-drill-sizes_500_200x178

Ein und dieselbe Bohrerhalterung kann für Bohrer von 3 bis 22 mm benutzt werden. Kein Tausch von Hülsen.

 drillbit-sharpening_1140x238

Bohrer Schleifen - Fragen und Antworten zur Tormek DBS-22

Warum ist die 4-Facettengeometrie so vorteilhaft?

Sie verringert den Druck auf den Kern des Bohrers, die sog. Querschneide, was die Hitzeentwicklung verringert und dazu führt, dass mehr Energie auf die aktiven Schneiden einwirkt. Dadurch wird das Schneidevermögen des Bohrers signifikant erhöht.

Warum hat ein Tormek-geschliffener Bohrer eine längere Lebensdauer?

Die überlegene 4-Facettenspitze und die hohe Präzision beim Schleifen – beide Schneiden werden genau gleich lang und symmetrisch geschliffen – führen dazu, dass der Bohrer effizient arbeitet und seine Lebensdauer wesentlich verlängert wird.

Was führt dazu, dass ein Loch exakt und gerade gebohrt wird?

Die 4-Facettenspitze bohrt ein gerades und rundes Loch mit sehr geringen Toleranzen. Entscheidend ist, dass die beiden Schneiden gleich lang und mit demselben Winkel geschliffen worden sind. Das ist eine Voraussetzung dafür, dass beide Schneiden gleich viel arbeiten und dass der Bohrer ein rundes, gerades Loch bohrt, das nicht größer als der Durchmesser des Bohrers ist. Wenn das nicht der Fall ist, muss die längere Schneide die größte Schneidkraft ausüben, wird überhitzt und schnell verschlissen. Das führt dazu, dass der Bohrer schnell stumpf wird und nicht mehr funktioniert.

Welchen Spitzenwinkel soll ich wählen?

Bohrer haben einen Spitzenwinkel von meistens 118° oder 130°. Bei härterem Stahl und Edelstahl braucht man größere Spitzenwinkel. Auch Aluminium bohrt man am besten mit einem größeren Spitzenwinkel. Wenn Sie Plexiglas bohren, reduzieren Sie das Risiko von Rissbildung und Sprüngen, wenn der Spitzenwinkel größer ist. Die Empfehlung liegt hier bei ca. 140°–150°. Zentrierbohrer haben meistens einen Spitzenwinkel von 90°.

Ist der Freiwinkel wichtig?

Die Wahl des Freiwinkels ist entscheidend für die Schneideigenschaften des Bohrers und seine Lebensdauer. Der jeweils optimale Freiwinkel ist abhängig vom Bohrerdurchmesser und dem zu bohrenden Material. Ein härteres Material erfordert einen Bohrer mit geringerem Freiwinkel, während bei weicherem Material einen größeren Winkel sinnvoll ist. Die meisten Bohrer haben einen Freiwinkel von 11° und einen Spitzenwinkel von 118°. Diese funktionieren bei den meisten Bohrarbeiten sehr gut.

Woher weiß man, dass der Stahl beim Trockenschleifen überhitzt worden ist?

Eine Überhitzung des Stahls merkt man oft nicht, aber die Folgen sind schnelles Stumpfwerden oder Brechen des Bohrers. Im Gegensatz zu herkömmlichen Bohrerschleifmaschinen schleift Tormek mit Wasserkühlung, was den Stahl schont und ein Überhitzen verhindert.

Wie wird der Bohrer geschliffen?

Schauen Sie die Kurzfilmdemonstration auf unserem Karteireiter "Produktvideo" an und sehen Sie selber, wie einfach es ist mit Hilfe des Tormek Systems Bohrer zu schleifen.

Was ist im Lieferumfang enthalten?

Im Lieferumfang ist enthalten:

dbs22_26059196e87baba1
dbs22_base_plate59196ebe70202

Basisplatte

dbs22_guide59196ec0dd1e1

Steuerplatte

dbs22_setting_template59196ec8361cb

Einstelllehre

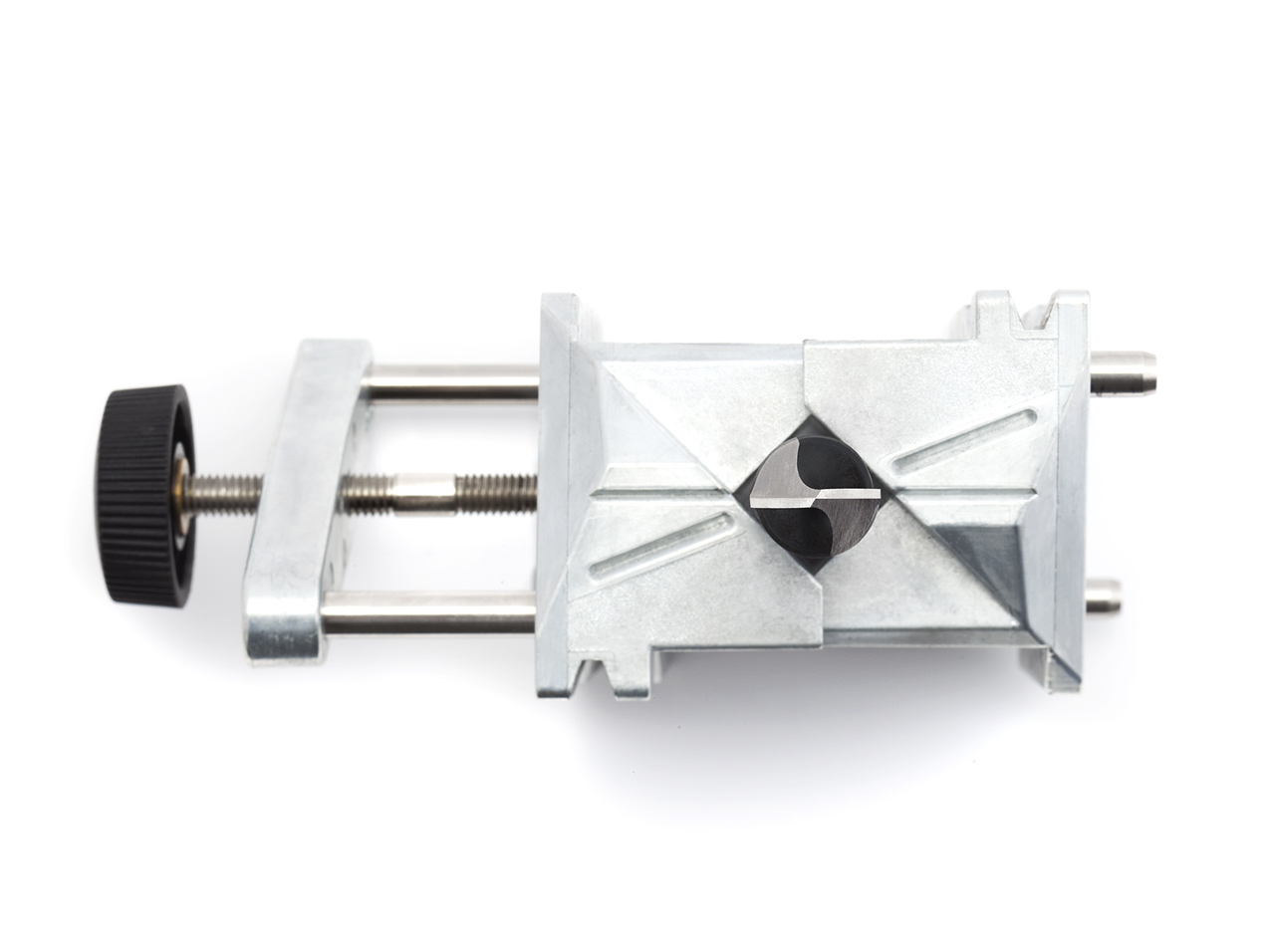

dbs22_drill_holder59196ebf55b9d

Bohrerhalterung

dbs22_instruction59196ec209b5f

Gebrauchsanweisung

dbs22_magnifier59196ec308e09

Lupe



Garantie und technische Information

Die Garantie für die Tormek DBS-22 Vorrichtung zum Bohrerschleifen beträgt bei uns 36 Monate. Wir sind von diesem Artikel so überzeugt, dass wir statt der von Tormek gegebenen 24 Monate um weitere 12 Monate verlängern. Überzeugen auch Sie sich.

Für welche Tormek Maschinen ist die DBS-22 geeignet?

Diese Vorrichtung ist für die TORMEK® Maschinen T8, T7, T4, T3, 2000, 1200 und Vorgängermodelle geeignet. Wir empfehlen Ihnen aufgrund unserer Erfahrungswerte die neue Tormek T-8.

Sie haben Fragen zu diesem Artikel? Kontaktieren Sie uns unter 0871 / 9658576. Wir helfen gerne!





passend für Tormek Modell: T-4, T-8
Weiterführende Links zu "Tormek® DBS-22 Vorrichtung zum Bohrerschleifen"
Verfügbare Downloads:
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Tormek® DBS-22 Vorrichtung zum Bohrerschleifen"
07.03.2018

Top

Top Gerät ging sehr schnell mit der Lieferung und auch top verarbeitet . Empfehlenswert diese Firma . Danke

29.04.2018

Empfehlenswert - leicht zu bedienen

Ein wirklich funktionsfähiges Bohrschärfsystem. Ich habe am Anfang zwar etwas Übung gebraucht trotz sehr aufmerksamen Lesens der Anleitung. Die ist zwar gut, aber ich brauchte trotzdem etwas Übung, um zu einem ordentlichen Ergebnis zu kommen. Das Bild in der Bediensungsanleitung ist leider nur eine Graphik. Auf dieser Seite ist ein Bohrer fotographiert. Dieses Bild sollte man unbedingt für die Bohrereinspannung nutzen. Nach 2 Versuchen und einem Video auf Youtube klappte es sehr gut und nun ist schon Routine drin. Sehr gut geht die Schärfvorrichtung für Bohrer über 5 mm. Die ganz dünnen Bohrer sind schwierig, da das Schleifen sehr schnell geht und man schnell die erste Phase weg geschleift. Ich habe auch einen alten und schon recht verbrauchten 15 mm Bohrer geschliffen. Jetzt geht er wie neu. Produkt ist sehr emphehlenswert.
Der Preis ist recht hoch. Da muß ich noch viele Bohrer schleifen, damit es sich rentiert, aber die Schleifhilfe ist sehr gut verarbeitet und eben auch voll funktionsfähig. Auch schafft man sich Unabhängigkeit einen stumpfen Bohrer schnell zu schärfen und man ist nicht von Öffnungszeiten oder Versandzeiten abhängig.

04.12.2019

Typisch Tormek, einfach super!

Ich bin begeistert! Zuerst die superschnelle Lieferung trotz Weihnachtsgeschäft und dann das Produkt selbst. Die Bedienungsanleitung habe ich schon vorher am PC studiert. Ich konnte also gleich loslegen. Wie alles von Tormek, ist auch der DBS-22 solide und präzise gebaut. Alles passt zusammen, ohne zu klemmen oder zu haken. Gleich beim ersten Bohrer hat alles reibungslos geklappt. Das Gerät hat eine hervorragende Präzision. Mit etwas Fingerspitzengefühl klappt sogar der Fasettenschliff an einem 3 mm Bohrer. Wenn man erst in Übung ist, geht der Schliff auch ruck zuck.
Man sollte aber eines nicht vergessen, das auch für alle anderen Schleifvorrichtungen gilt:
Die Tormek schleift nicht von alleine!
Man benötigt etwas handwerkliches Geschick und auch Übung. Aber dann läufts.
Ein tolles Gerät, das seinen Preis wert ist!

16.04.2020

Präzise und durchdacht, funktioniert hervorragend!

Es gehen auch Bohrer unter 3 mm, wenn man vorsichtig zu Werke geht. Bei ganz kleinen Durchmessern sollte man auf den Hinterschliff verzichten, das geben die Toleranzen auch nicht her!

18.09.2020

Nicht billig, aber preiswert, ideal um Bohrer wiederholt und dem zu bearbeitenden Material entsprechend zu schärfen. Empfehlenswert.

28.12.2020

Für Hobby perfekt

Leider lag keine deutsche Anleitung bei, deshalb erst Suche im Netz - Vorichtung perfekt - jedoch nur für Hobby, Für Anwendung in Produktionsbetrieb dauert das Bohrerschleifen zu lange.

03.12.2021

Hervorragend

Hervorragend! Damit kann jeder Bohrer perfekt anschleifen

09.03.2023

Sehr gut ,einfach perfect,

Sehr gut, einfach perfect.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Die mit einem * markierten Felder sind Pflichtfelder.

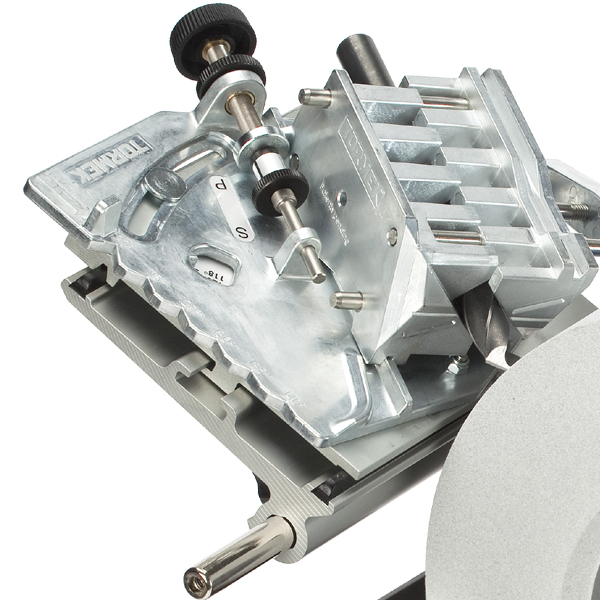

Die Konstruktion der Tormek DBS-22 Vorrichtung zum Bohrerschleifen

tormek-drill-bit-sharpening-attachment_dbs-22_3_604x462

Der Bohrer wird an einem Bohrerhalter (3) an einer Führung (2) montiert, die wiederum auf einer Grundplatte läuft (1).



tormek-drill-bit-sharpening-attachment_dbs-22_604x173

Von links: Grundplatte, Führung und Einstellschablone.

tormek-drill-bit-sharpening-attachment_dbs-22_2_604x213

Von links: Bohrerhalter, Vergrößerungsglas, Anleitung.
